Nel processo di produzione PCBA (Printed Circuit Board Assembly), la qualità del prodotto finale dipende in larga parte dalla linea produttiva utilizzata. Non si tratta solo di assemblare componenti su una scheda, ma di gestire una sequenza di lavorazioni ad alta precisione, dove ogni fase ha un impatto diretto sull’affidabilità del circuito.
Le linee moderne sono composte da macchine specializzate, ciascuna con un ruolo ben preciso nel ciclo produttivo.

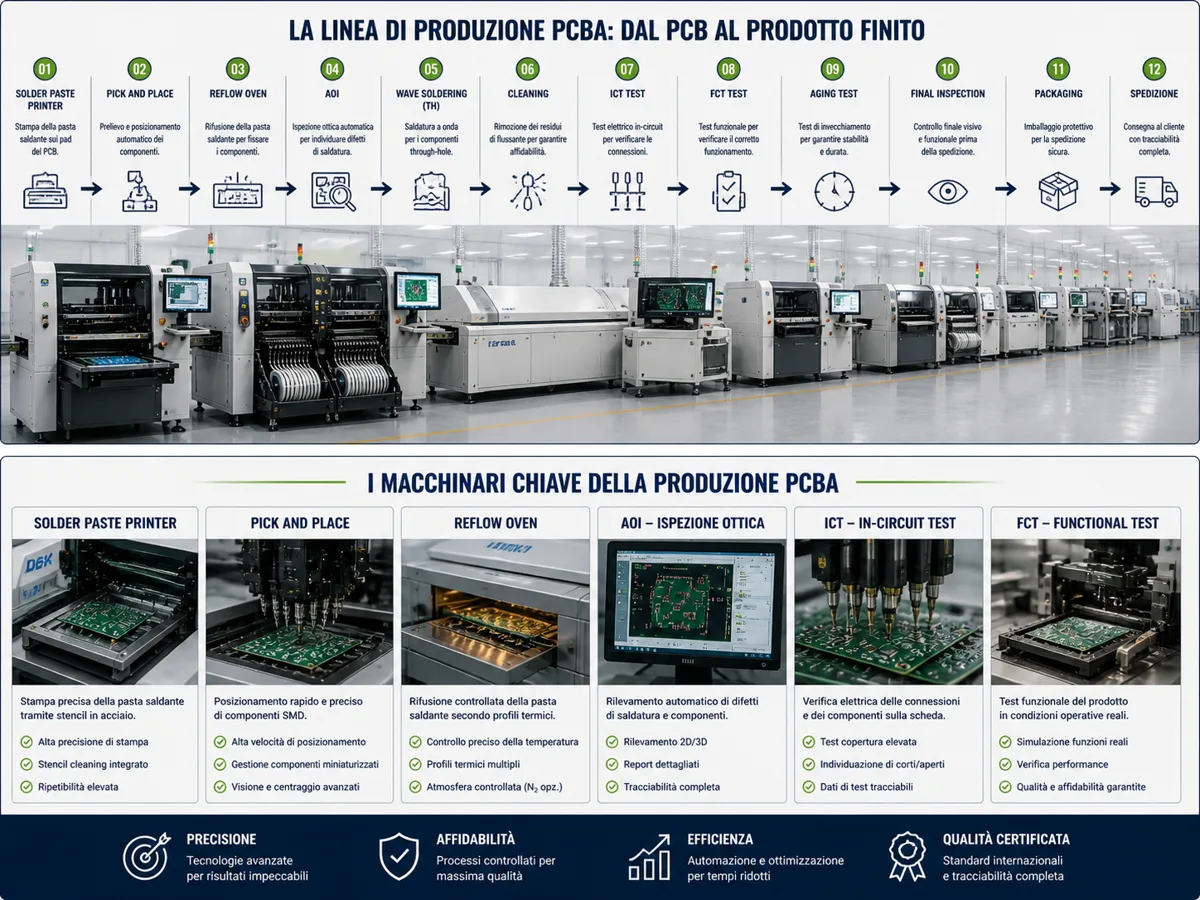

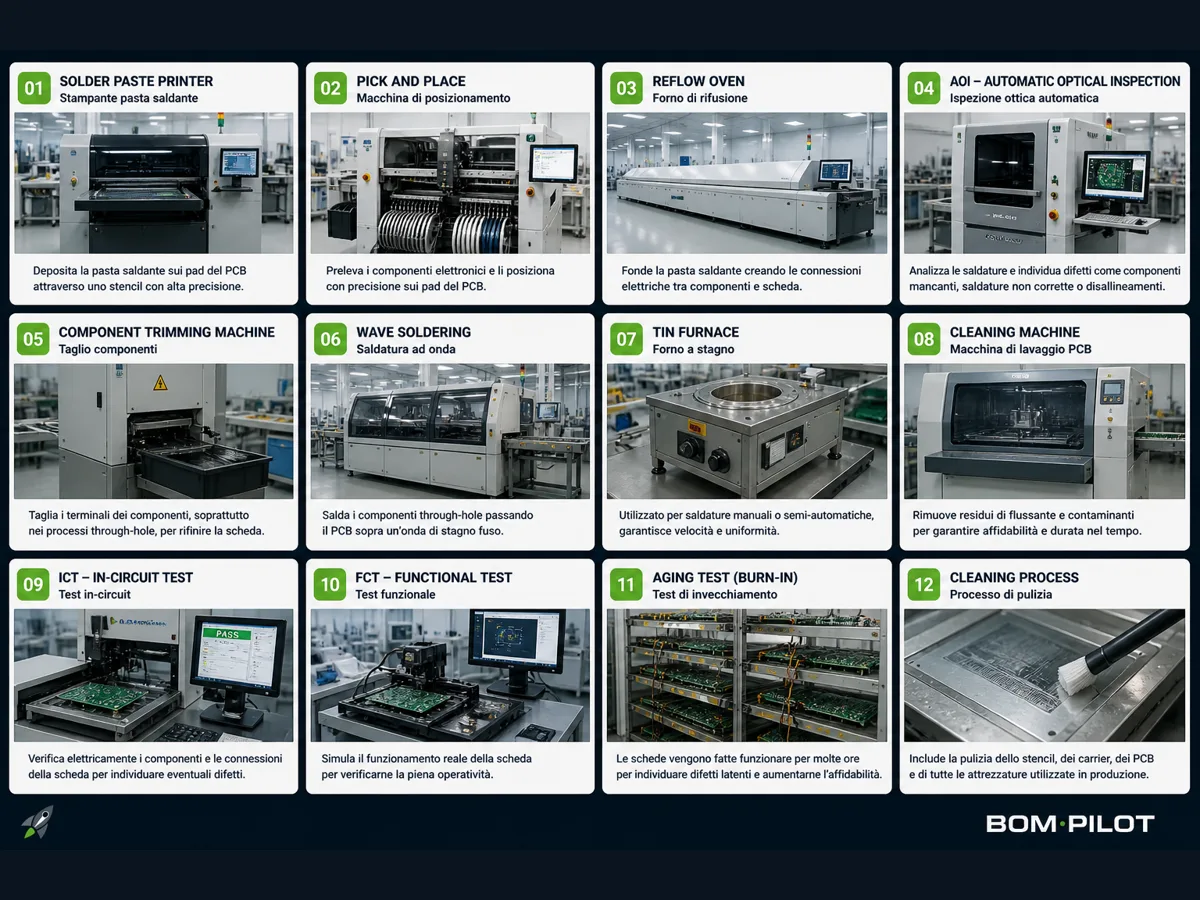

I principali macchinari per produzione PCBA
Solder Paste Printer
La stampante per pasta saldante rappresenta il primo passaggio del processo SMT.
Il suo compito è depositare la pasta sui pad del PCB tramite uno stencil.
La qualità di questa fase è fondamentale: una deposizione non uniforme può compromettere l’intero processo di saldatura. Le macchine più recenti integrano sistemi automatici di allineamento, controllo e pulizia dello stencil.
Pick and Place
La macchina di posizionamento è l’elemento centrale della linea.
Si occupa di prelevare i componenti elettronici e posizionarli con precisione sui pad della scheda.
Le linee industriali utilizzano sistemi completamente automatici, in grado di lavorare ad altissima velocità e con tolleranze molto ridotte, gestendo componenti sempre più piccoli e complessi.
Reflow Oven
Dopo il posizionamento, il PCB passa nel forno di rifusione.
Qui la pasta saldante viene portata a temperatura fino a fondere, creando le connessioni elettriche tra componenti e scheda.
Il controllo del profilo termico è essenziale per evitare difetti e garantire la qualità delle saldature. In molte applicazioni viene utilizzato azoto per ridurre l’ossidazione.
AOI – Automatic Optical Inspection
Il controllo qualità viene affidato a sistemi di ispezione ottica automatica.
Queste macchine analizzano il PCB tramite telecamere ad alta risoluzione e confrontano le immagini con parametri predefiniti.
Sono in grado di individuare difetti come:
- componenti mancanti
- saldature non corrette
- disallineamenti
L’introduzione dell’AOI ha ridotto in modo significativo gli errori in produzione.
Component Trimming
Queste macchine vengono utilizzate per il taglio dei terminali dei componenti, in particolare nei processi through-hole.
Servono a rifinire la scheda dopo la fase di saldatura.
Wave Soldering
La saldatura ad onda è utilizzata principalmente per componenti THT.
Il PCB passa sopra un’onda di stagno fuso che realizza le connessioni in modo uniforme.
È una tecnologia consolidata, ancora molto utilizzata nelle produzioni ad alto volume.
Tin Furnace
Il forno a stagno è impiegato in lavorazioni manuali o semi-automatiche.
Permette una saldatura rapida e con buona uniformità, risultando utile in alcune fasi specifiche del processo.
Cleaning Machine
Dopo la saldatura, la scheda viene sottoposta a lavaggio per rimuovere residui di flussanti e contaminanti.
I sistemi più diffusi sono:
- lavaggio ad ultrasuoni
- lavaggio a spruzzo
Una pulizia corretta contribuisce direttamente all’affidabilità nel tempo del circuito.
ICT – In-Circuit Test
Il test in-circuit consente di verificare elettricamente i singoli componenti sulla scheda.
Vengono controllati:
- valori elettrici
- connessioni
- eventuali cortocircuiti
È uno strumento fondamentale per individuare difetti prima della fase finale.
FCT – Functional Test
Il test funzionale verifica il comportamento reale della scheda.
Viene simulato il funzionamento del dispositivo per assicurarsi che risponda alle specifiche di progetto.
Aging Test (Burn-in)
Il test di invecchiamento serve a individuare difetti latenti.
Le schede vengono fatte funzionare per periodi prolungati, simulando condizioni reali di utilizzo.
Questa fase è particolarmente importante in applicazioni critiche o ad alta affidabilità.
Certificazioni e qualità nella produzione elettronica
Nella produzione di PCB e PCBA, la qualità non dipende solo dai macchinari, ma anche dagli standard e dai processi adottati.
Le realtà produttive più affidabili operano secondo certificazioni riconosciute a livello internazionale, come la ISO 9001, che garantisce un sistema di gestione della qualità strutturato e controllato in ogni fase.
A questo si affiancano certificazioni e conf
ormità richieste per mercati specifici, come gli standard UL per Stati Uniti e Canada, fondamentali per assicurare sicurezza, tracciabilità e conformità dei prodotti elettronici.
L’adozione di questi standard permette di:
- mantenere un controllo costante sulla qualità
- ridurre il rischio di difetti
- garantire affidabilità nel tempo
- facilitare l’ingresso nei mercati internazionali
In un contesto produttivo sempre più complesso, lavorare con partner certificati rappresenta un elemento chiave per la riuscita del progetto.

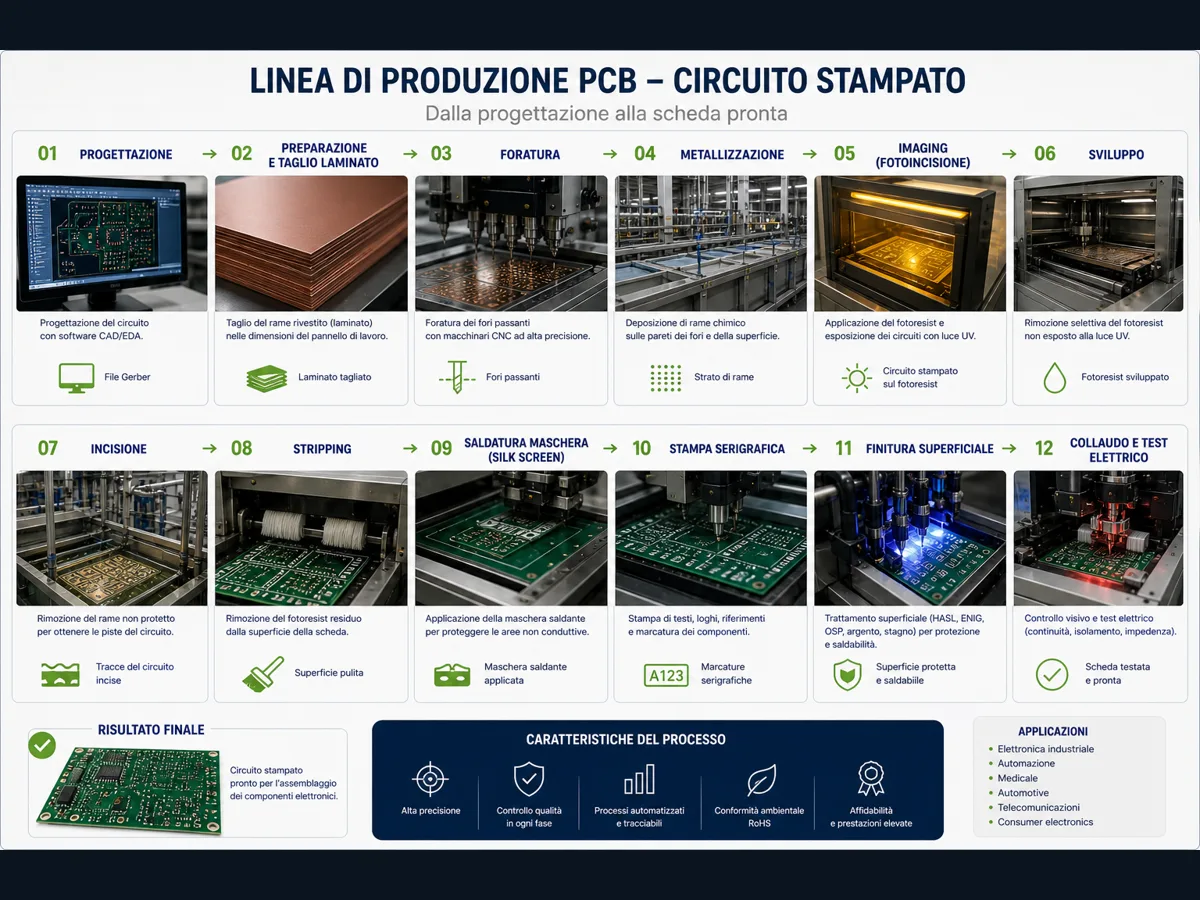

La produzione PCB: dal materiale base al circuito stampato finito
La produzione di un PCB (Printed Circuit Board) è un processo articolato che parte dalla scelta dei materiali e arriva alla realizzazione di una scheda pronta per l’assemblaggio elettronico.
A differenza del PCBA, dove si montano i componenti, qui si costruisce fisicamente il circuito, definendo le piste conduttive che permetteranno il funzionamento del dispositivo.
Scelta del materiale base
Il punto di partenza è il materiale laminato, generalmente costituito da fibra di vetro (FR4) rivestita da uno o più strati di rame.
La scelta del materiale dipende da diversi fattori:
- applicazione finale (consumer, industriale, automotive)
- requisiti termici ed elettrici
- numero di layer della scheda
- condizioni ambientali di utilizzo
Materiali più avanzati vengono utilizzati in ambiti ad alte prestazioni, dove sono richieste stabilità e resistenza superiori.
Taglio e preparazione del laminato
Una volta selezionato il materiale, i pannelli vengono tagliati nelle dimensioni richieste per la produzione.
In questa fase si prepara la base su cui verranno realizzati i circuiti, mantenendo tolleranze precise per garantire uniformità lungo tutta la linea produttiva.
Foratura
Il pannello viene poi sottoposto a foratura tramite macchine CNC ad alta precisione.
Questa fase serve a creare:
- fori passanti
- vias (connessioni tra layer)
- alloggiamenti per componenti
La precisione è fondamentale, soprattutto nelle schede multilayer, dove ogni foro deve allinearsi perfettamente tra i diversi strati.
Metallizzazione
Dopo la foratura, le pareti dei fori vengono rivestite con uno strato di rame tramite processi chimici ed elettrolitici.
Questo passaggio permette di creare la continuità elettrica tra i vari layer del PCB, rendendo possibile la connessione tridimensionale del circuito.
Imaging (fotoincisione)
La fase di imaging definisce il layout del circuito.
Viene applicato un fotoresist sulla superficie del pannello e successivamente esposto alla luce UV attraverso una maschera che rappresenta il disegno del circuito.
Le aree esposte o non esposte (a seconda del processo) determinano quali parti verranno mantenute o rimosse nelle fasi successive.
Sviluppo e incisione
Dopo l’esposizione, il pannello viene sviluppato per rimuovere il fotoresist in eccesso.
Successivamente avviene l’incisione chimica, che elimina il rame non necessario, lasciando solo le piste conduttive del circuito.
Questa è una delle fasi più critiche, perché definisce con precisione le geometrie del PCB.
Rimozione del resist e pulizia
Una volta completata l’incisione, il fotoresist viene rimosso e la superficie del PCB viene pulita per eliminare residui chimici.
Questo garantisce una base uniforme per le lavorazioni successive.
Applicazione della solder mask
La solder mask è lo strato protettivo (solitamente verde) che ricopre il PCB.
Serve a:
- proteggere le piste
- evitare cortocircuiti
- migliorare l’affidabilità
Viene applicata lasciando scoperti solo i pad dove verranno saldati i componenti.
Serigrafia (silkscreen)
In questa fase vengono stampate sulla scheda:
- sigle dei componenti
- riferimenti di montaggio
- loghi e marcature
È un passaggio importante per facilitare l’assemblaggio e la manutenzione.
Finitura superficiale
La superficie dei pad viene trattata con finiture specifiche per migliorarne la saldabilità e la durata.
Le più comuni sono:
- HASL (stagno)
- ENIG (oro chimico)
- OSP
La scelta dipende dal tipo di applicazione e dai requisiti del progetto.
Collaudo e test elettrico
Prima di essere utilizzato, il PCB viene testato per verificare:
- continuità delle piste
- assenza di cortocircuiti
- conformità al progetto
Questa fase è fondamentale per garantire che la scheda sia pronta per l’assemblaggio.
Un processo complesso che richiede controllo
La produzione PCB richiede una gestione precisa di ogni fase, sia dal punto di vista tecnico che organizzativo.
Errori anche minimi possono compromettere l’intero circuito, con impatti su costi e tempi di produzione.
Per questo motivo, sempre più aziende scelgono di affidarsi a partner specializzati in grado di garantire:
- processi controllati
- qualità costante
- tempi di produzione affidabili
Complessità e limiti delle linee produttive
Una linea PCB/PCBA completa richiede investimenti significativi, sia in termini economici che organizzativi. Oltre all’acquisto dei macchinari, è necessario gestire manutenzione, aggiornamenti tecnologici e personale qualificato.
Questo rende difficile sostenere internamente la produzione per molte aziende, soprattutto quando i volumi non sono costanti.
Un approccio alternativo
Per questo motivo, sempre più realtà scelgono di esternalizzare la produzione.
L’obiettivo non è rinunciare al controllo, ma ottimizzare costi e tempi evitando investimenti strutturali.
Soluzioni come BOM-PILOT permettono di accedere a una rete produttiva già strutturata, mantenendo flessibilità e velocità nella gestione dei progetti.
Conclusione
I macchinari per assemblaggio PCBA rappresentano il cuore della produzione elettronica, ma anche uno degli aspetti più complessi da gestire.
Oggi la differenza non è tanto nella disponibilità delle macchine, quanto nella capacità di organizzare la produzione in modo efficiente, adattandosi rapidamente alle esigenze del mercato.
